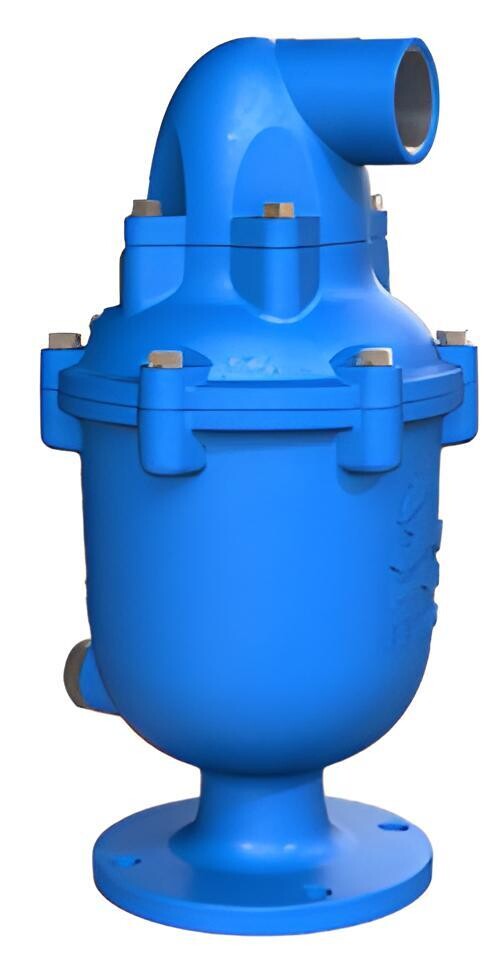

La ventosa de triple efecto BERMAD C50 es una ventosa de aire combinada destinada a diversos sistemas de conducción de aguas residuales y servidas, y variadas condiciones de funcionamiento.

Purga el aire durante el llenado de la tubería, permite la descarga eficiente de bolsas de aire de los tubos presurizados, y admite grandes volúmenes de aire en caso de vaciado de la tubería.

El cuerpo alargado y el flotador bajo impiden el contacto del líquido con el mecanismo superior.

Gracias a su avanzado diseño aerodinámico, el orificio doble y el dispositivo (opcional) de prevención del golpe de ariete, proporciona una excelente protección contra la acumulación de aire y gases y contra la formación de vacío, con cierre hermético mejorado en condiciones de baja presión.

Características y ventajas:

• Cuerpo de flujo recto, con orificio automático de gran diámetro: Caudales de aire más altos que los habituales.
• Cuerpo de diseño totalmente aerodinámico: Evita el cierre prematuro sin perturbar la admisión o la descarga de aire.
• Cierre hermético (selladura): Impide las pérdidas en condiciones de baja presión (0.8 psi; 0.05 bar).
• Cuerpo alargado: Evita el contacto de los sólidos con las piezas de operación de la válvula.
• Estructura compacta, sencilla y fiable con piezas totalmente resistentes a la corrosión: Escaso mantenimiento y prolongada vida útil.
• Dos aberturas de servicio: Permiten el retrolavado y el drenaje.
• Salida lateral de rosca (2"; DN50) para la conexión con dispositivos de protección contra el golpe de ariete (SP) o prevención de la entrada de aire (IP).
• Aprobación y control de calidad en fábrica: Pruebas de funcionamiento y especificaciones en un banco de pruebas especializado, inclusive en condiciones de subpresión (vacío).

Características adicionales y accesorios:

• Prevención del golpe de ariete (código SP): Funciona suavemente para evitar daños a la válvula y al sistema.
• Prevención de la entrada de aire (código IP): Impide la admisión de aire atmosférico en casos que podrían acarrear daños a las bombas, necesidad de re-cebado o perturbaciones en los sifones.
• Válvula de drenaje (Z).

Aplicaciones típicas: ֺ

• Estaciones de bombeo: Alivio de aire y prevención del vacío.
• Tuberías de agua contaminada: Protección contra la acumulación de aire y gas y formación de vacío en puntos elevados, puntos de variación de declives y cruces de cursos de agua o carreteras.
• Plantas de tratamiento de aguas residuales: Alivio de aire, protección contra la acumulación de aire y gas y la formación de vacío.

Conexiones de entrada y salida:

• Conexiones:
  • Cuerpo de nylon reforzado (C50-P): rosca macho 2-3”; DN50-80, brida 2-4”; DN50-100
  • Cuerpo de hierro dúctil (C50-C, C50-J): rosca macho 2"; DN50, brida 2-4"; DN50-100
  • Cuerpo de acero inoxidable (C50-G, C50-N): rosca macho 2-3”; DN50-80, brida 2-3”; DN50-80 ֺ Salidas: Laterales, rosca hembra 2”; DN50

Datos de funcionamiento:

• Presión nominal: 150 psi; ISO PN10 (C50-P), 230 psi; ISO PN16 (C50-C, C50-J, C50-G, C50-N)
• Presión mínima de trabajo: 0.8 psi; 0.05 bar
• Máxima presión de trabajo: 150 psi; 10 bar (C50-P), 230 psi; 16 bar (C50-C, C50-J, C50-G, C50-N)
• Temperatura media y de trabajo: Agua, 33-140°F; 1-60°C

Materiales:

• Cuerpo, cuello y tapa:
  • Nylon reforzado (C50-P)
  • Hierro dúctil (C50-C)
  • Acero inoxidable 316 (C50-N)
• Cuerpo de hierro dúctil con cuello y tapa de nylon reforzado (C50-J)
• Cuerpo de acero inoxidable 316 con cuello y tapa de nylon reforzado (C50-G)
• Flotador superior: Polipropileno, Nylon reforzado
• Flotador inferior: Polipropileno, Opcional: acero inoxidable.
• Varilla del flotador: Acero inoxidable 316
• Elastómeros: EPDM, NBR. Opcional – Viton.
• Revestimiento del hierro dúctil: Epoxi adherido por fusión

Este material se envía directamente desde las instalaciones del fabricante y el plazo aproximado de entrega es de unos 7 días laborables. Tenlo en cuenta a la hora de hacer la previsión del pedido.

Pincha aquí para ver la ficha de la ventosa para riego de triple efecto Bermad C50-C-SP
